主機上主要包含的部分有：液晶顯示屏幕、六鍵按鍵、USB接口、主機電源開關、電流測試線接口、電壓測試線接口、電池組連接線接口和供電電源線接口等。其版面圖如圖一、二所示。

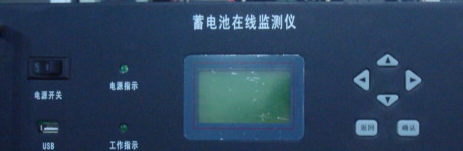

    一、 正面版面介紹：
  （1） 主機電源開關: 控制開機/關機
  （2） USB接口: 更新程序、讀取數據
  （3） 電源指示燈和工作指示燈
  （4） 功能按鍵: 選擇菜單進行相應的操作
  （5） 128×64點陣綠色液晶顯示屏: 顯示菜單和相關數據

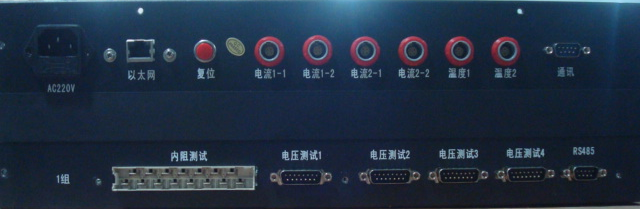

    二、背面版面介紹：（從左到右)
  （1） AC220V電源接口    （2）以太網接口             （3） 復位開關
  （4） 兩組電流測試接口   （5） 兩個溫度測試接口  （6） 通訊接口
  （7） 內阻測試接口          （8） 四個電壓測試接口  （9） RS485接口
